Гумові накладки на мостові деформаційні шви

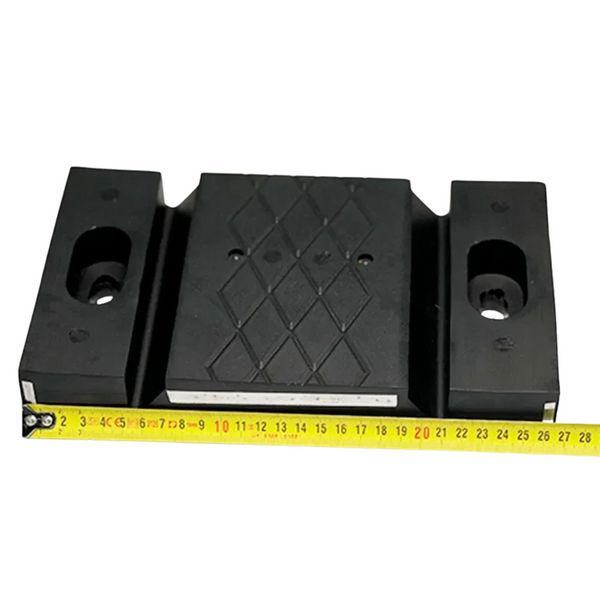

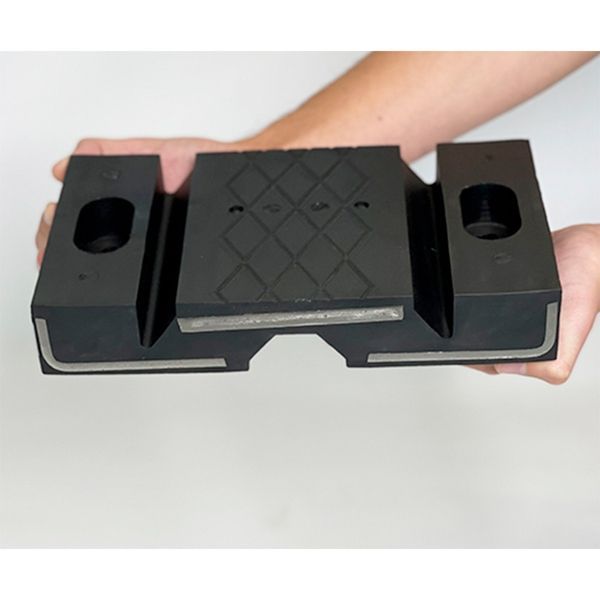

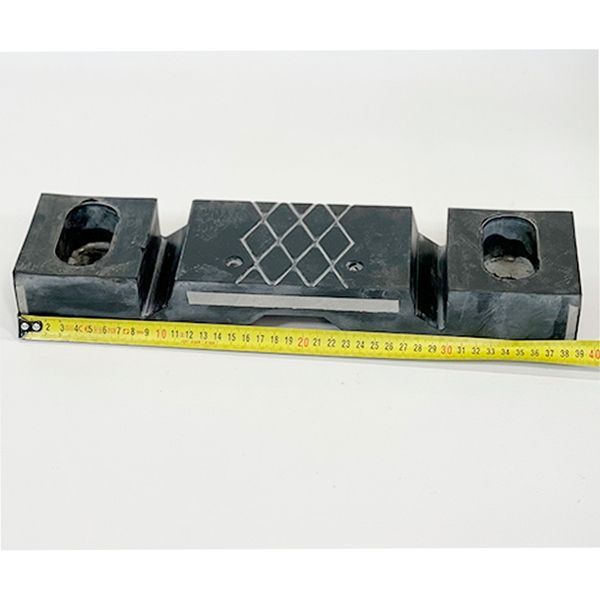

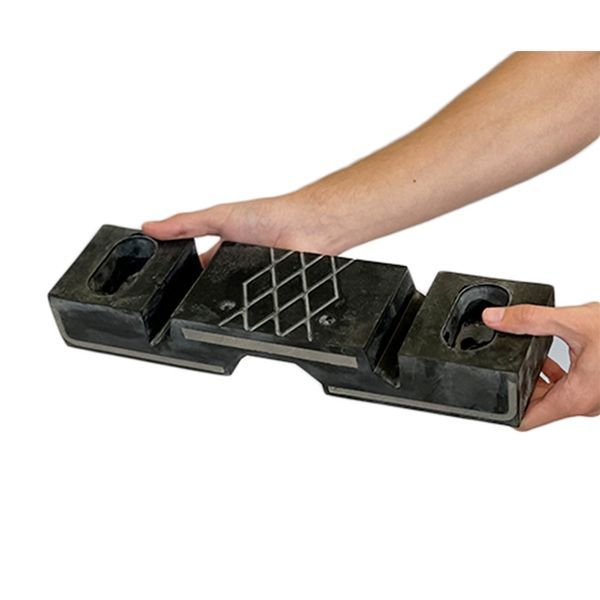

Деформаційні мостові профілі серії ARBRIDGE складаються з водонепроникної гуми, армованої сталевими пластинами. Покриття профілю із гуми забезпечує гідроізоляцію деформаційного шва. Підходять до всіх залізобетонних збірних мостів та шляхопроводів, типорозмір профілю вибирається виходячи з необхідних деформаційних переміщень. Витримують навантаження НК80 та НК100. Профілі є універсальними деформаційними гумово-сталевими планками довжиною по 2 м.п. Монтуються на різьбові кріплення до плити мосту, сприймає навантаження транспорту та деформаційні переміщення. Не потребують індивідуального проектування, підходять як для капітальних ремонтів та реконструкцій, так і для поточних ремонтів. Система зручна в транспортуванні, монтується за допомогою ручного інструменту та не потребує використання спеціального обладнання.

Переваги:

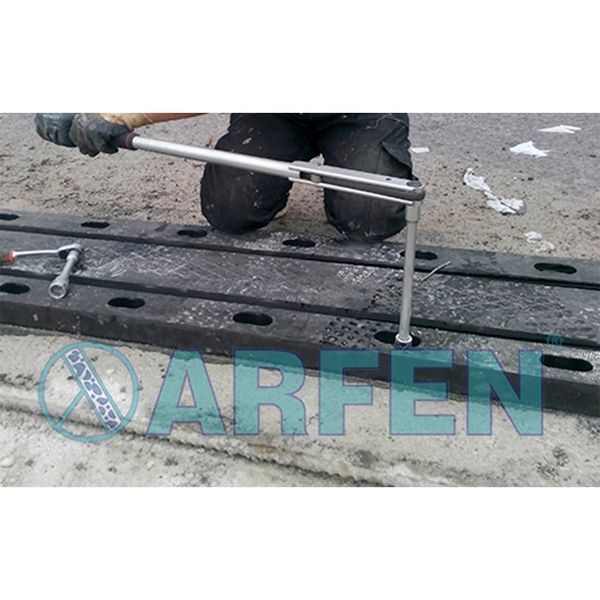

- Швидкий та простий монтаж: 50 м.п. за 4 дні із частковим перекриттям руху транспорту
- Деформаційні переміщення від -/+25 мм до -/+135 мм
- Навантаження до НК80 та НК100 (чотиривісний транспортний засіб загальною масою до 100 тонн)
- Стійкі до впливів навколишнього середовища - УФ випромінювання, високих та низьких температур, навантажень, стирання, масел, солей, бензинів та реагентів
- Стандартна складська позиція, універсальне рішення, підходить до більшості деформаційних швів

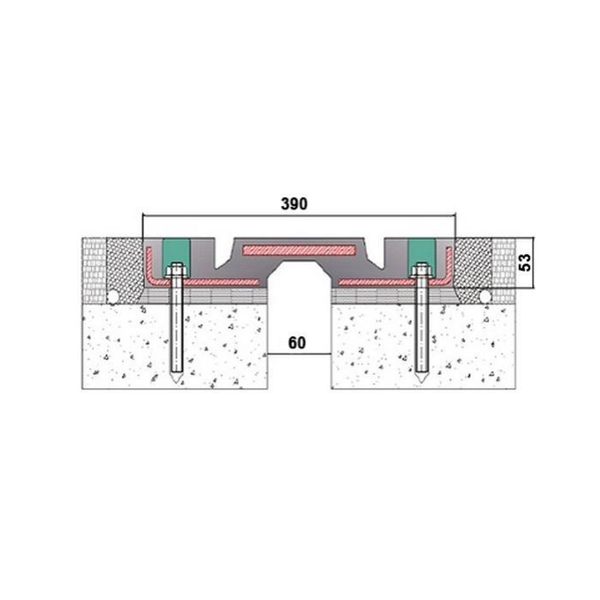

| ОДИНИЦЯ ВИМІРЮВАННЯ | ARBRIDGE-01 | ARBRIDGE-02 | ARBRIDGE-03 | ARBRIDGE-04 | ARBRIDGE-05 | ARBRIDGE-06 | |
| ДОПУСТИМІ ДЕФОРМАЦІЙНІ ПЕРЕМІЩЕННЯ | мм | 50 (-/+ 25) | 60 (-/+ 30) | 100 (-/+ 50) | 150 (-/ + 75) | 220 (-/+ 110) | 270 (-/+ 135) |
| ШИРИНА | мм | 270 | 270 | 390 | 590 | 750 | 890 |
| ДОВЖИНА ОДНОГО ЕЛЕМЕНТА | мм | 2000 | |||||
| ВИСОТА | мм | 32 | 42 | 53 | 55 | 75 | 80 |
| ШИРИНА МІЖ ОТВОРАМИ КРІПЛЕННЯ | мм | 220 | 220 | 300 | 500 | 650 | 780 |
| МАРКА РІЗЬБОВОЇ ШПИЛЬКИ, АБО АНКЕРА | марка | M12 | M12 | M16 | M16/M18 | M20 | M20 |
| ДІАМЕТР ОТВОРУ | мм | 14 | 14 | 18 | 20 | 22 | 22 |
| ГЛИБИНА БУРІННЯ ОТВОРУ | мм | 180 | |||||
| ПОЗДОВЖНЯ ВІДСТАНЬ МІЖ АНКЕРАМИ | мм | 250 | |||||
| ДОВЖИНА РІЗЬБОВОЇ ШПИЛЬКИ | мм | 200-220 | |||||
| ВАГА ОДНОГО ЕЛЕМЕНТА (2 м.п.) | кг | 42 | 48 | 86 | 130 | 320 | 340 |
